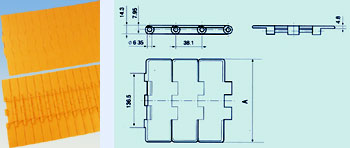

双铰链板
|
型号 |
板宽(A) |
板厚 |
工作载荷 |
反向弯曲半径 |
自重 |
|
mm inch |
mm |
N |
mm |
kg/m |
|
HCD01S |
190.5 7.5 |
4.8 |
2680 |
50 |
2.48 |
|
HCD02S |
254.0 10 |
4.8 |
2680 |
50 |
2.82 |
|
HCD03S |
304.8 12 |
4.8 |
2680 |
50 |
3.12 | |
 |
 |
双铰链主动轮
|
齿数 |
节距直径 |
外径 |
毂宽 |
轴径 |
|
19 |
117.0 |
117 |
90 |
25，30，35，40 |
|
21 |
128.9 |
129 |
90 |
25，30，35，40 |
|
25 |
152.8 |
153 |
90 |
25，30，35，40 | |
|
|
 |
双铰链被动轮
|
齿数 |
外径 |
毂宽 |
轴径 |
|
19 |
131 |
146 |
25，30，35，40 |
|
25 |
155 |
146 |
25，30，35，40 | |
