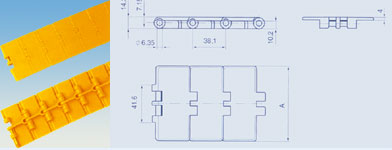

单铰链板
|
型号 |
板宽(A) |
板厚 |
工作载荷 |
反向弯曲半径 |
自重 |
|
mm inch |
mm |
N |
mm |
kg/m |
|
HC01S |
63.5 2.50 |
4.0 |
1230 |
50 |
0.69 |
|
HC02S |
82.5 3.25 |
4.0 |
1230 |
50 |
0.82 |
|
HC03S |
88.9 3.50 |
4.0 |
1230 |
50 |
0.87 |
|
HC04S |
101.6 4.00 |
4.0 |
1230 |
50 |
0.95 |
|
HC05S |
114.3 4.50 |
4.0 |
1230 |
50 |
1.00 |
|
HC06S |
152.4 6.00 |
4.0 |
1230 |
50 |
1.20 |
|
HC07S |
190.5 7.50 |
4.0 |
1230 |
50 |
1.44 | |
 |
 |
单铰链主动轮
|
齿数 |
节距直径 |
外径 |
轴径 |
|
15 |
93.7 |
92.2 |
20，25，30 |
|
17 |
105.5 |
104.7 |
20，25，30 |
|
19 |
117.0 |
117 |
25，30，35，40 |
|
21 |
128.9 |
129 |
25，30，35，40 |
|
25 |
152.8 |
153 |
25，30，35，40 | |
|
|
 |
单铰链被动轮
|
齿数 |
外径 |
毂宽 |
轴径 |
|
15 |
93 |
50 |
20，25，30 |
|
17 |
105 |
50 |
20，25，30 |
|
19 |
107 |
50 |
20，25，30 |
|
21 |
131 |
50 |
25，30，35，40 |
|
25 |
155 |
50 |
25，30，35，40 | |
